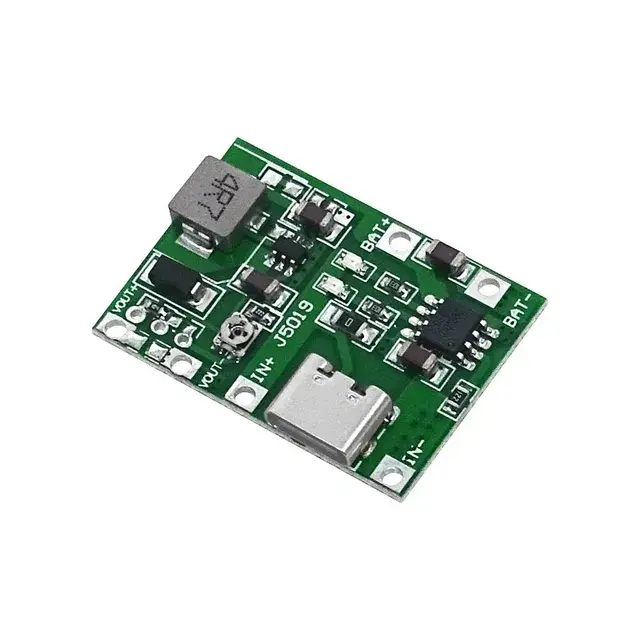

TP4056 Pil Şarj ve Voltaj Yükseltici 3.7V 4.2V Type-C Usb
TP4056 Type-C 1A Lityum Pil Şarj ve Yük Modülü
Popüler TP4056 entegresi ile tasarlanan bu modül, tek hücreli veya paralel bağlı lityum pilleri güvenle şarj etmek için kullanılır. Üzerindeki dahili ayar potansiyometresi sayesinde çıkış voltajını ayarlayarak harici yükleri beslemenize olanak tanır. Tam otomatik şarj mekanizması ve SMD bileşenleriyle kompakt ve pratik bir çözümdür.
Kullanım Bilgileri
-
Besleme: Kart, Type-C USB soketi üzerinden ya da IN+ / IN- padleri aracılığıyla beslenir.
-
Pil Bağlantısı: Şarj edilecek pil B+ ve B- pinlerine bağlanır.
-
Yük Bağlantısı: Çalıştırılacak cihazlar Out+ ve Out- pinlerine bağlanır; çıkış voltajı kart üzerindeki potansiyometre ile ayarlanır.
-
Durum Göstergesi: Şarj sırasında kırmızı LED, şarj tamamlandığında yeşil LED yanar.
Öne Çıkan Özellikler
-
Otomatik Şarj: Hassas ve güvenli şarj döngüsüne sahiptir.
-
Ayarlanabilir Çıkış: Üzerindeki potansiyometre ile geniş bir aralıkta çıkış voltajı sunar.
-
Durum LED'leri: Şarj sürecini kırmızı ve yeşil LED'ler üzerinden kolayca takip edebilirsiniz.
Teknik Özellikler
| Özellik | Değer / Açıklama |
| Şarj Entagresi | TP4056 |
| Giriş Voltajı | DC 5V (Type-C Soket) / IN+ ve IN- padlerinden maks. DC 8V |
| Şarj Voltajı | 4.2V |
| Şarj Akımı | 1000 mA (Direnç değişimi ile 100-1000 mA arası ayarlanabilir) |
| Yük Voltajı | DC 4V - 27V (Ayarlanabilir) |
| Yük Akımı | Maksimum 2A (Örn: 5V/1.4A, 9V/0.8A, 12V/0.6A) |
| Şarj Hassasiyeti | %1.5 |
| Çalışma Sıcaklığı | -10°C ile +85°C |
| Boyutlar | 25 mm x 33 mm |
| Ağırlık | 5.7 gram |
