ACS711EX Akım Sensörü 31A +31A
ACS711EX Akım Sensörü 31A +31A

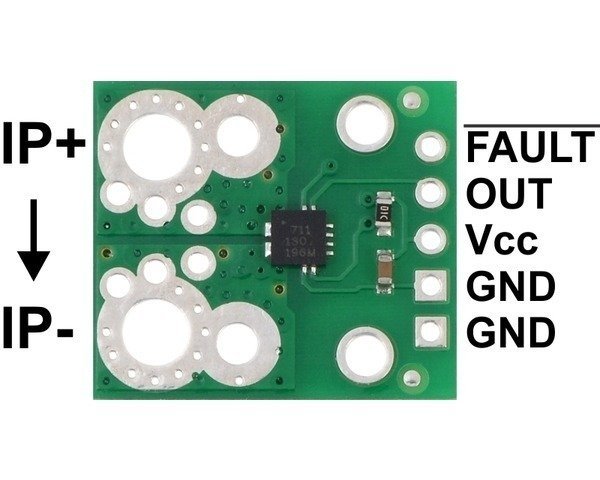

Bu akım sensörü, Allegro’nun aşırı akım arıza çıkışına sahip ACS711KEXLT-31AB-T Hall etkisi tabanlı doğrusal akım sensörü için bir taşıyıcı kart veya koparma kartıdır; bu nedenle, bu ürünü kullanmadan önce ACS711 veri sayfası nı (533k pdf) dikkatlice okumanızı öneririz. Bu sensör, 3 V ila 5,5 V çalışma voltajına ve Vcc 3,3 V (veya Vcc 5 V olduğunda 68 mV / A) olduğunda 45 mV / A çıkış hassasiyetine sahiptir. Aşağıdaki liste, sensörün temel özelliklerinden bazılarının ayrıntılarını vermektedir:
-31 A ila 31 A arası çift yönlü giriş akımı için tasarlanmıştır (ancak sağlam sensör IC, 100 A'ya kadar 100 ms geçici akım artışlarını tolere edebilir).
İletken yolun iç direnci tipik olarak 0,6 mΩ'dur ve PCB 2 oz bakırdan yapılmıştır, bu nedenle kartta çok az güç kaybı olur.
Bir Hall etkisi sensörünün kullanılması, IC'nin akım yolunu sensörün elektroniklerinden elektriksel olarak izole edebildiği anlamına gelir (100 V'a kadar uygulamalar için), bu da sensörün akım yolu boyunca herhangi bir yere yerleştirilmesine ve gerektiren uygulamalarda kullanılmasına olanak tanır elektriksel izolasyon.
100 kHz bant genişliği.
İyi doğruluk ve güvenilirlik: fabrika kalibrasyonu, oda sıcaklığında tipik toplam çıktı hatası ±% 4'tür, çıkış ofset voltajı son derece kararlıdır ve sensör sıfır manyetik histerezise sahiptir.
Aşırı akım HATA çıkışı, akım büyüklüğü 31 A'yı aştığında düşük kalır.
Çalışma sıcaklığı aralığı -40 ° C ila 125 ° C.
Bu ürün 30 V altında kullanılmak üzere tasarlanmıştır. Daha yüksek voltajlarla çalışmak son derece tehlikeli olabilir ve yalnızca uygun ekipman ve koruyucu teçhizata sahip kalifiye kişiler tarafından denenmelidir.
PAKET İÇERİĞİ
- Paket içerisinde 1 adet sensör yer almaktadır.
