Arduino ve mBlock ile Alev Sensörü Kullanımı

Bu uygulamamızda Arduino kartımıza bağladığımız alev sensörü (Flame Sensor) kullanacağız. Sensörden gelen veriye göre normal şartlarda yeşil led yanacak eğer alev algılanırsa kırmızı led yanıp sönecek ve buzzerdan ses çıkışı olacaktır. Bu uygulamada kullanacağımız malzemelerimiz;

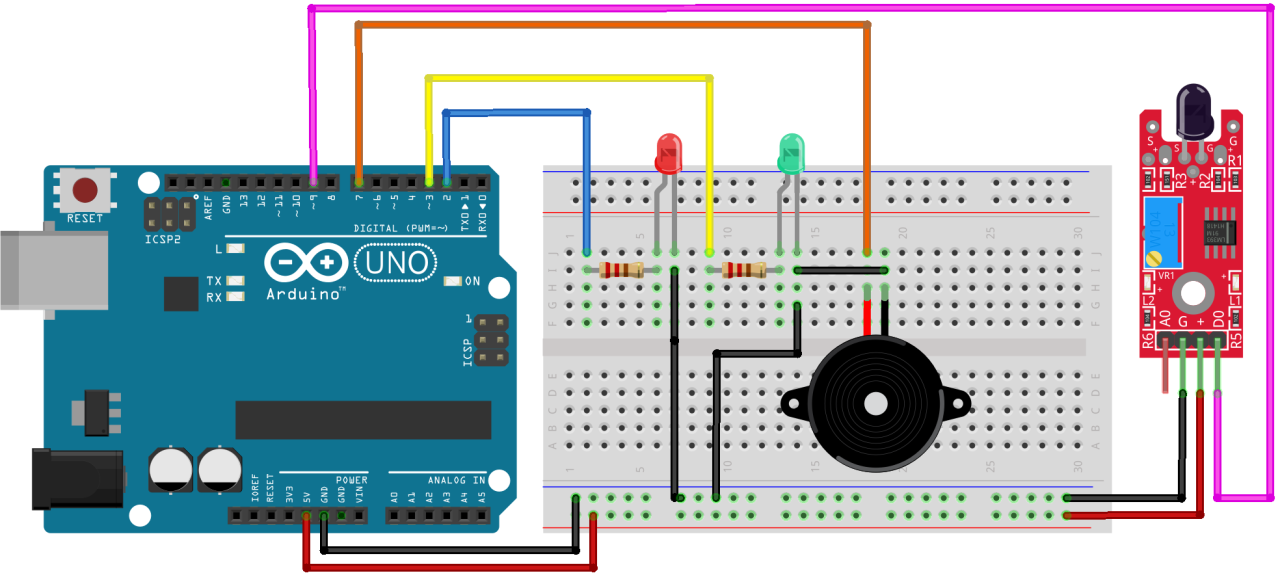

Devremizi şekildeki gibi kurup bağlantılarımızı yapıyoruz.



Alev sensörü hem analog hem dijital değer okuyabilmektedir. Bu uygulamamızda dijital girişi kullanacağız. Daha hassas ölçümler için sensörün analog girişini kullanabilirsiniz sensör üzerindeki potansiyometre ile hassasiyetini ayarlayabilirsiniz.



Alev sensörü 760-1100 nm arasındaki dalga boyuna sahip alevi tespit edebilmektedir. Yangın söndüren robotlarda ve ateş algılama sistemlerinde kullanılan sensördür.


Kodunuzu oluşturduktan sonra üst menüde yer alan BOARD menüsünden Arduino UNO kartının seçili olduğundan emin olun. Sonrasında CONNECT menüsünden Serial Port a tıklayarak kartınızın bağlı bulunduğu COM portunu seçin ve kodunuzu yükleyin.

Proje kodları için bu bağlantıdan bulabilirsiniz.
